流道面技术标准
耐腐蚀性优秀的耐腐蚀性能,表面Cr/Fe>2.5,Cr-O/Fe-0≥3.5;
清洁度流道面超高纯精密清洁,表面清洁度满足Semi F19 5.6 UHP要求。

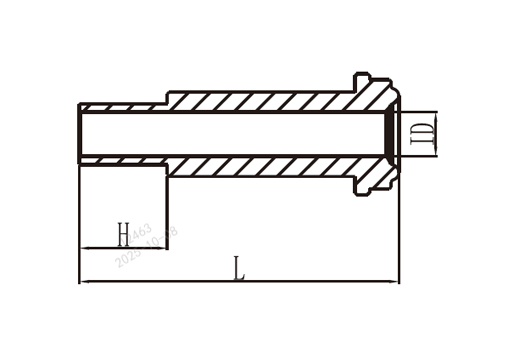

尺寸图
*向右查看全部
| 接管规格(OD) | 订货号 | 公称壁厚（inch） | VCR型号 | 尺寸inch(mm) | 工作压力 | ||
| L | H | ID | Psig(bar) | ||||
| 1/8 | V-2S2-G1-274 | 0.028 | 1/8 | 1.08 （27.4） |
0.75 （19.1） |
0.06 （1.5） |
8500 （585） |
| V-2S4-G1-279 | 1/4 | 1.10 （27.9） |
0.75 （19.1） |
0.06 （1.5） |
5100 （351） |
||
| 1/4 | V-4S4-G1-152 | 0.035 | 1/4 | 1.08 （27.4） |
0.75 （19.1） |
0.06 （1.5） |
8500 （585） |
| V-2S4-G1-279 | 1.10 （27.9） |
0.75 （19.1） |
0.06 （1.5） |
5100 （351） |
|||
| V-2S4-G1-279 | 1.10 （27.9） |
0.75 （19.1） |
0.06 （1.5） |
5100 （351） |
|||
| V-2S4-G1-279 | 1/2 | 1.10 （27.9） |
0.75 （19.1） |
0.06 （1.5） |
5100 （351） |
||
| 3/8 | V-2S2-G1-274 | 0.028 | 1/2 | 1.08 （27.4） |
0.75 （19.1） |
0.06 （1.5） |
8500 （585） |
| V-2S4-G1-279 | 1.10 （27.9） |
0.75 （19.1） |
0.06 （1.5） |
5100 （351） |
|||
| 1/2 | V-2S2-G1-274 | 0.049 | 1/2 | 1.08 （27.4） |
0.75 （19.1） |
0.06 （1.5） |
8500 （585） |
| V-2S4-G1-279 | 1.10 （27.9） |
0.75 （19.1） |
0.06 （1.5） |
5100 （351） |
|||
| V-2S4-G1-279 | 1.10 （27.9） |
0.75 （19.1） |
0.06 （1.5） |
5100 （351） |
|||
